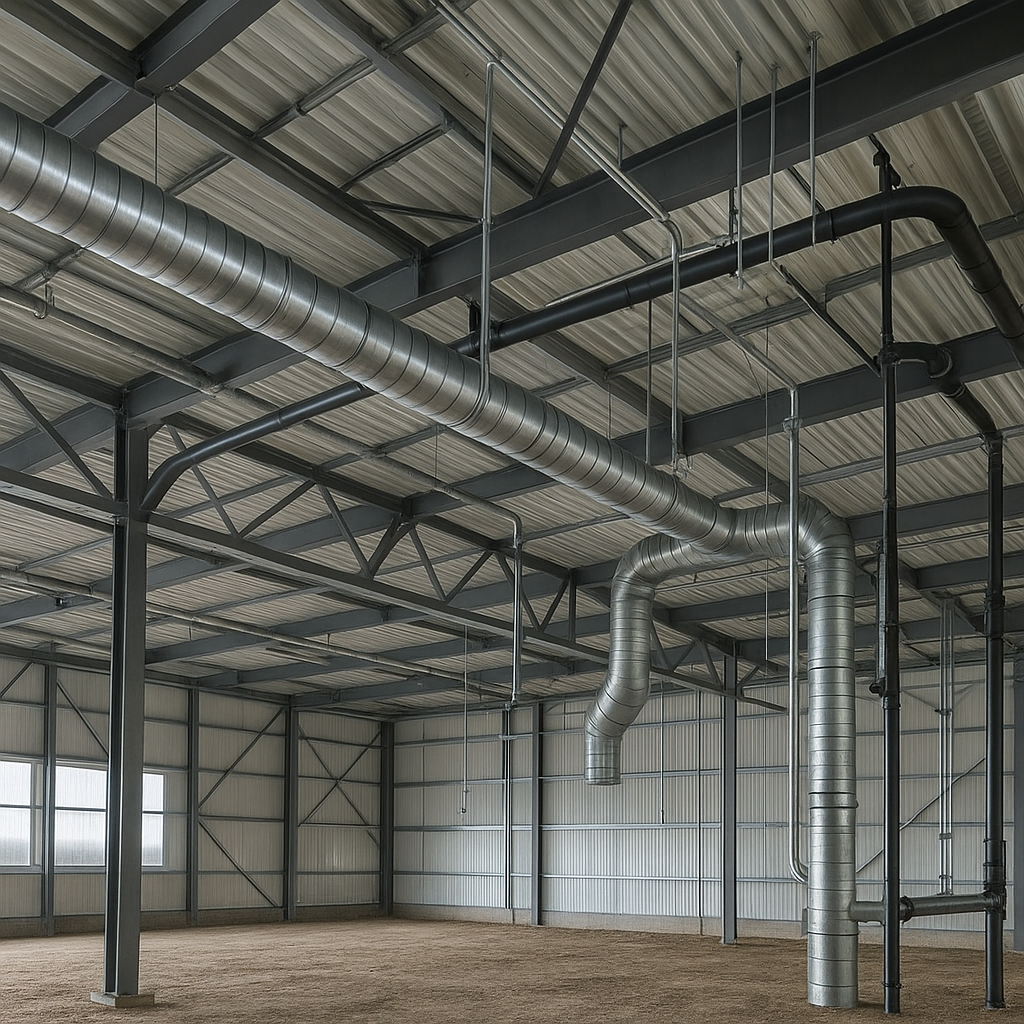

Projektowanie hali stalowej wiąże się z koniecznością precyzyjnego rozmieszczenia instalacji sanitarnych, elektrycznych, wentylacyjnych i innych systemów wewnętrznych. Bez odpowiedniego podejścia można łatwo napotkać na problem kolizji, który opóźni prace, zwiększy koszty i wpłynie na jakość wykonania. Poniższy tekst omawia kluczowe etapy i metody, dzięki którym można skutecznie uniknąć konfliktów instalacyjnych w projekcie hali stalowej.
Analiza przedprojektowa i koordynacja multidyscyplinarna
Najważniejszym krokiem jest staranne planowanie układu instalacji jeszcze przed właściwym procesem projektowym. W tym celu warto zorganizować warsztaty międzybranżowe, podczas których projektanci konstrukcji, instalacji elektrycznych, sanitarnych oraz HVAC wspólnie omówią założenia funkcjonalne i przestrzenne.
Identyfikacja przestrzeni kolizyjnych
- Stworzenie wstępnych stref montażowych dla każdej instalacji.
- Analiza przylegania instalacji do konstrukcji stalowej – słupy, belki, węzły.
- Wyznaczenie korytarzy technicznych oraz dróg serwisowych.
Dzięki temu można z dużym wyprzedzeniem wyeliminować najczęstsze problemy, takie jak wzajemne przenikanie tras przewodów czy kanałów wentylacyjnych oraz brak miejsca na stosowne przejścia czy punkty kontrolne.
Wykorzystanie BIM i narzędzi do detekcji kolizji
Zastosowanie technologii BIM (Building Information Modeling) to obecnie najlepszy standard w koordynacji projektów wielobranżowych. Dzięki modelowi 3D można precyzyjnie zidentyfikować miejsca, w których elementy instalacyjne nachodzą na siebie lub na konstrukcję stalową.
Modelowanie i symulacje kolizji
- Wspólna przestrzeń modelu BIM zawierająca elementy architektury, konstrukcji i instalacji.
- Regularne przeglądy clash detection – comiesięczne lub według kluczowych etapów projektu.
- Analiza raportów automatycznych – priorytetyzacja kolizji krytycznych.
Dobrą praktyką jest wyznaczenie koordynatora BIM, który będzie nadzorował spójność dokumentacji cyfrowej oraz wprowadzał niezbędne korekty na bieżąco. W modelu warto również uwzględnić poziomy tolerancji montażu oraz zapisy dotyczące prefabrykacji modułów instalacyjnych.
Optymalizacja projektowania instalacji i zarządzanie dokumentacją
Po zidentyfikowaniu potencjalnych konfliktów należy wprowadzić zmiany projektowe. Tu kluczowe są:
- Optymalizacja układu tras przewodów i rur – minimalizacja skrzyżowań.
- Wykorzystanie trasy głównych (przewodów primarnych) o większej średnicy oraz mniejszych odgałęzień.
- Stosowanie gotowych elementów prefabrykowanych, pozwalających na szybszy montaż i ograniczenie prac na budowie.
Równocześnie należy utrzymywać aktualną dokumentację w centralnym repozytorium – najlepiej w chmurze, z kontrolą wersji i możliwością śledzenia zmian. Elektroniczne systemy RFI (Requests for Information) pomagają szybko rozwiązać wątpliwości pomiędzy projektantami a wykonawcami.
Kontrola jakości i współpraca na etapie wykonawczym
Nawet najlepszy projekt wymaga starannego nadzoru podczas realizacji. Oto kluczowe działania:
- Regularne inspekcje montażu przez koordynatorów branżowych.
- Monitoring zgodności wykonania z modelem BIM – skanery 3D i drony do kontroli przestrzeni.
- Spotkania koordynacyjne na budowie – cotygodniowe odprawy z udziałem kierowników robót wszystkich branż.
Dzięki temu można na bieżąco wychwytywać niewielkie odchyłki, które w późniejszym etapie mogłyby przekształcić się w poważne kolizje. Dodatkowo warto przewidzieć w harmonogramie projektu czas buforowy na korekty i poprawki, aby uniknąć presji terminowej, która często prowadzi do pominięcia istotnych detali.
Podkreślenie kluczowych procesów
- Zintegrowane modelowanie (BIM) – baza do detekcji i analizy.
- Planowanie przestrzeni – eliminacja konfliktów przed projektem wykonawczym.
- Stała koordynacja – wymiana informacji międzybranżowych.
- Prefabrikacja elementów – redukcja prac w trudnych warunkach budowy.
- Nadzór wykonawczy – kontrola zgodności z dokumentacją i modelem.
